JUNCO CHINO (mi version), año 600 dc.



El junco es posiblemente una de las embarcaciones a vela mas antiguas conocidas, se documenta desde el año 600 D. C. y todavía está en uso en muchas partes del sudeste asiático, con un diseño practicamente idéntico desde su aparición, lo que nos da una idea de la eficacia del mismo.
El casco posee una popa corta y carece de quilla. Fueron los buques característicos del Mar de la China y tanto Gengis Kan como Kublai Kan los emplearon en sus intentos de conquistar el Japón. Se empleó tanto para la guerra como para el comercio. En el siglo IX d.C. los juncos chinos transportaban mercancías a Indonesia y a la India. Durante el siglo XV, los juncos ya navegaban hasta Oceanía occidental.
Sus velas son de tela gruesa unidas con juncos, lo que le daba mucha estabilidad y gran empuje. El timón era extraíble y más alto que en los barcos comunes, lo cual le permitía navegar en aguas poco profundas.
Fue una de las embarcaciones predilectas para la piratería en esas costas.
Para la realización del barco que ahora os presento, tuve que rebuscar por internet, hasta dar con unos planos que me pudieran servir y no fue nada fácil, ya que quería algo que se salieran del los comerciales como el Red Dragon de AL, o el  Shampam de Amati. Así que cogiendo esto de aquí y esto de allá, diseñe mi propio proyecto de Junco, con algunas licencias a la fantasía y a la belleza del barco. Como siempre pido disculpas a los mas puristas por mis licencias.
Los modelistas ya sabéis la dificultad que entraña trabajar con planos, hay que realizar todas las piezas, y muchas de ellas diseñarlas antes de meterle mano, es un trabajo laborioso pero entretenido y bonito. Sin mas explicaciones paso a mostraros como realice "mi versión" de un Junco Chino, paso a paso.
Para empezar parto de unas cuadernas y una falsa quilla de un sampan de pesca, probablemente chino o de Indonesio. Al ser una fotografía y no un escaneado, no me fiaba de la simetria, por lo que utilice solo el lado derecho de las piezas, invirtiéndolas y pegándolas con el ordenador, para conseguir las cuadernas lo mas derechitas posible.

Cuadernas y falsa quilla cortadas



 Montando las cuadernas, todas ellas llevan un refuerzo que además utilizo para que  vallan a escuadra perfecta, y evitemos problemas posteriores. A la izquierda una de las cubiertas, dibujada sobre el mismo contrachapado, en este caso de 0,6 mm.
 Muestro, sin animo de publicidad a nuestro amigo PROXXON, el ultimo regalo de mi mujer, una magnifica sierra de mesa proxxon, que es una maravilla, me ha facilitado muchisimo la tarea para este barco, y para los futuros
Ya veis que los cortes son perfectos con esta maquina.
Coloco las dos cubiertas, ajustándolas lo mejor posible y dejando al aire la parte superior de las cuadernas, que nos servirán de soporte para las amuras y demás

 Dándole vueltas a la cabeza decidí cubrir todas las cubiertas con bambú, para ello utilice los palillos de brochetas que venden en los chinos, 0,75 ctos. 100 unidades, mas barato imposible y ademas son de bambú autentico.


Y una vez colocadas las teñí con tinte "roble dorado", para darle un aspecto mas envejecido. El resultado, a mi parecer fue magnifico

Todas las cubiertas están forradas con la misma técnica.

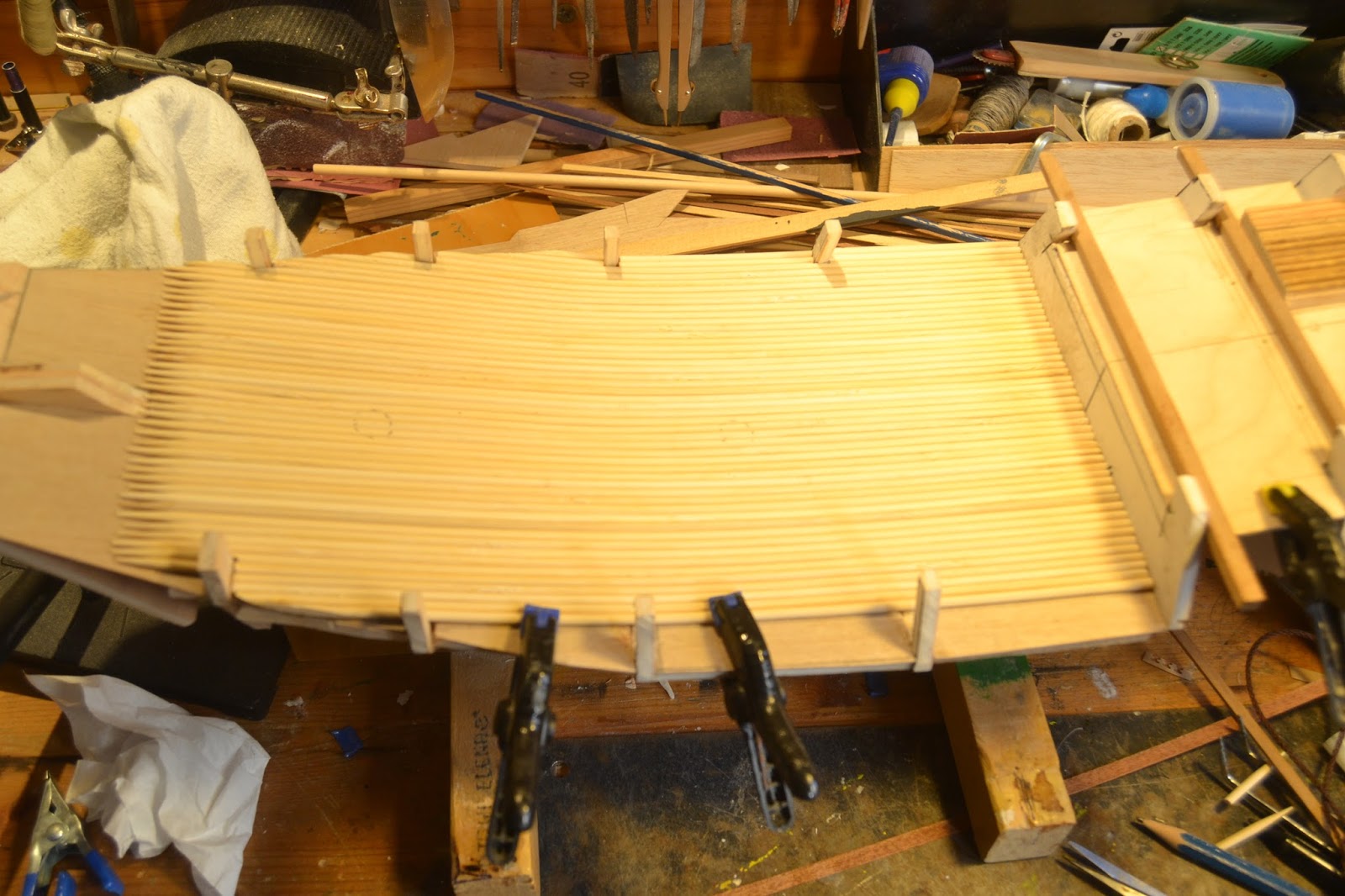

 Para hacer el  forro del casco en la parte de las amuradas corté un listón de 10 x 2 mm en listones de 2x2 mm, lo cual me permitió poder doblar los mismos en cualquier sentido , y creerme hacia falta.
Para facilitar la labor los listones están mojados con agua en este artefacto de mi invención. No es nada del otro mundo, me imagino que todos los modelistas tienen algo parecido, pero este es muy apañao.


 Una vez terminado de forrar todo el casco, las amuras, y las exageradisimas barandillas de popa, toca una buena sesión de lija, para dejar todas las tracas lo mas uniformes posibles.

 Una vez lijado, pero sin pasarse pues tampoco quiero que queden perfectamente igualadas, estamos hablando de un barco  muy antiguo y hecho todo a mano, alguna imperfección tendría, vamos digo yo ... procedo a pintarlo. Para conseguir el efecto de transparencia, me refiero a que se vea la madera incluso  las vetas, pinto de color verde esmeralda diluido al 50% y aplicado con aerógrafo. Una vez barnizado ya vereis el efecto.


Continuo haciendo y colocando las tapas de regala, a las que decidí ponerle dos nervios para darle fuerza de 1x1 mm y pintarlas de rojo antes de ponerlas. Es la mejor forma de no manchar nada con el pincel, y aun así hay que tener mucho cuidado con los retoques.

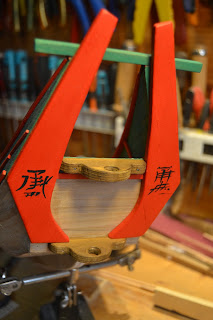

La popa del junco es sencillamente espectacular, a ambos lados del timón hay una especie de cuernos que sobresalen de las barandas y que sostienen un travesaño (en verde) que servirá para apoyar la vela de mesana una vez recogida, todo un alarde de ingenio. Las decoré con unos caracteres chinos, que dado lo mal que escribo en chino, puede decir cualquier cosa ...

Perfiles y cintones laterales, listones cortados en 2x2 mm y 2x3 mm, tapas de regala y demás adornos, todo pintado en rojo antes de colocarlos, así que hay que medir, cortar y ajustar antes de pintar.


Esta versión del Junco, entre mercante y embarcación de recreo de algún adinerado mercader chino, o quizás de algún piratilla indonesio, tiene una cantidad de adornos y celosías en madera troquelada, que a mi me parecen una preciosidad. Pensaba guardarme el secreto de como esta hecho, pero en fin este Blog esta pensado para compartir mi afición y mis modestos conocimientos con otros modelistas. Así que en las fotos de arriba veis el truco de estas celosías, se trata de trozos cortados a medida de varillas de abanicos de madera troquelados. Ese es el truco,... aunque también se le tiene que ocurrir a alguien ... que no fui yo.

 Detalle del castillo de popa y la entrada al los aposentos del capitán, arriba la terraza con sombra para el timonel y demas gentes.

 Castillo de proa, antes de colocar mástiles, cabrestantes, pescantes y demás aditamentos de cubierta.

 Detalle del castillete de popa.

Aleta de babor y detalle del timón. Observad el tamaño gigantesco del timón. Hacia que el barco fuera muy maniobrable y además poco profundo, lo que le permitia navegar por aguas someras. (Veis el efecto del barniz)




 Es el momento de las velas, lo mismo que las celosias troqueladas, las velas son un elemento distintivo de este navío.  Primero hay que confeccionar los planos sobre papel, cortar los palitos de bambú a su medida y llevarlos a las tela.
Aquí me veis, después de colocar los que serian las vergas (pegadas con una fina linea de cola blanca y después cosidas), con un pincel le voy dando un finisimo hilo de cola en el borde de la tela, para evitar que con el tiempo se deshilache.








Detalle del soporte de los mástiles, son un gran invento, porque quitando los pasadores que veis, permite que el mástil se doble hacia la cubierta, permitiendo, por ejemplo, pasar por debajo de un puente .

 Cabestrante del ancla , pescante, soporte de los mástiles colocados, os recuerdo que todas y cada una de las piezas están hechas a mano.

 Castillo de popa.


 La arboladura y la jarcia terminada.


 Vista desde popa, el barco esta terminado y a mi parecer en un tiempo record, empecé en Enero de este año y lo termino a principios de Julio del mismo año, es decir seis meses y pico, y realmente es uno de los barcos que mas he disfrutado  haciéndolo.
Aquí ya terminado, con su peana y sus velas ... que lo disfruteis al menos como yo.  El modelismo es una bendita afición y observad que los modelistas son todos buenas gentes ... vamos creo yo ...¿verdad Juan? .

miércoles, 20 de mayo de 2015

SWIFT/1805. VIRGINIA Pilot Boat.

Todos los barcos que he hecho tienen su pequeña historia, la de este "mini clipper" es curiosa, aunque seguro que hay muchos mas casos parecidos. Un buen día mi querido amigo y compañero de "armas" Antonio Eloy, me comenta que tiene en su casa  una maqueta de un barco por hacer, tiene un montón de años y no se exactamente la procedencia. Le propongo que se lo construyo a cambio de quedarme con los planos. Acepta y me trae la maqueta, que alguien con muy buenas intenciones y poco conocimiento de modelismo había empezado a montar, menos mal que solo fueron las cuadernas y la falsa quilla. Y así comienza la historia de como hice El Swift. ¿Cuantos maquetas no habrá guardadas en el fondo de algun cajón o armario?, es una pena ...

Este "Pilot Boat" de Virginia de principios del siglo XIX fue el predecesor de los grandes Clippers, que nacieron en el puerto de Baltimore. El Swift es realmente un Clippers, pero de dimensiones mucho mas reducidas, su función fue primordialmente como barco de aprovisionamiento y cabotaje. Como veis la escala de la maqueta es de 1:50,  tiene 540 mm de largo por 460 mm de alto.


Lo primero que hice fue, con ayuda del escaner y del ordenador (que gran ayuda),  unas plantillas para duplicar las cuadernas, pues tuve que sustituir varias de ellas, por deterioro de las originales.


 Me tuve que fabricar un "dique" nuevo, pues los demás están en uso actualmente y lo bauticé con el nombre de mi nieto, jaja ... cosa de los abuelos un tanto frikis.

Tanto a proa como a popa hay unos refuerzos que hay que lijar hasta darle forma, hay que lijar un montón ... un montón.  De este paso , no "pasan" los novatos, y lo entiendo, hay que tener herramientas.


Coloco la primera cubierta, encolando sobre el filo superior de las cuadernas, coloco una linea de clavos de proa a popa, para conseguir el "arrufo" (curvatura longitudinal de un barco) de la cubierta, y después clavo sobre las cuadernas de babor a estribor para conseguir "la brusca" (curva trasversal de un barco). Finalmente una vez todo clavado coloco una gomas elásticas a todo el conjunto y lo dejo 24 horas hasta que la cola fragüe del todo.


Para el tablazón de la cubierta y la imitación del calafateo entre tablones utilizo la siguiente técnica: primero junto todas las tabillas de "ramin" y las uno con unas gomillas, quedando los laterales todos juntos y a la vista, seguidamente con un carboncillo de dibujo, puede ser un lápiz blando del nº 2, pinto todos los laterales hasta que quede como en la foto, .... to negro..., por último corto todas la tabillas de ramin a 70  mm .




Cubro la cubierta con el tablazón colocando primero una tira en el centro y después a los lados de esta teniendo la precaución de que cada tablazón llegue hasta la mitad del que tiene al lado. Observad la linea negra que queda entre tabla y tabla. Posteriormente con una goma de borrar "ensucio" el resto del tablazón, para envejecer el conjunto. (Esto hay que practicarlo un poco para que salga bien y no lo enmarranemos todo).


Coloco las amuras de babor y estribor.


 El espejo de popa y uno las dos amuras para formar la punta de proa.

 El forro de las cuadernas va ser de doble forro , un primer forro  con tablillas de ramin, su correspondiente calafateo con masilla para madera, un buen lijado y un ...



segundo gorro con madera mas noble, en esta caso listones de Manzonia, y la amuras con ramin pulido. Asi mismo se colocan la Roda, la Quilla y el Codaste.




Ver el efecto de envejecimiento de la cubierta. Los clavos se imitan con la punta de un lapiz muy afilado y paciencia.


Coloco los Tracaniles y sobre estos y hasta el borde de la cubierta lo Barraganetes, sobre los que apoyaran las Tapas de Regala.


Coloco las Tapas de Regala, los cintones laterales, también de Manzonia, las mesas para los obenques y le doy una primera capa de barniz diluido al 25%  para proteger la madera de posibles manchas con el pegamento. Los cadenotes los cambié, no me gustaban los que traía el kit.

Voy colocando los elementos de cubierta, que he confeccionado con anterioridad, primero las Camaretas de proa y popa.



La caña del timón y el ancla

 La arboladura y la jarcia del Swift es relativamente sencilla, arriba la botavara superior del palo mayor.
Y esta la botavara inferior con todo sus avios.

Vista superior del barco acabado con todos los detalles de cubierta.


Vista lateral, la peana también la hice , así como los soportes del barco.


Vista completa con su peana y su bandera. Y esto  ha sido todo, espero que os haya gustado el paso a paso de este precioso Clippers, y a mi amigo Antonio ... aun más.
.
